製品情報
水抜栓

低損失型水抜栓(湯水抜栓)

AQ1D/AQC1D

口径
13・20・25
逆流防止機構付
AQC1D

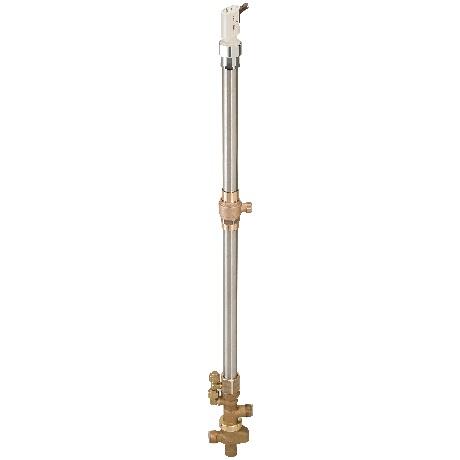

低損失型水抜栓(湯水抜栓) AQ1D/AQC1D

製品概要

  • 低損失型水抜栓(AQ1/AQC1)にお湯の排水機能を設けました。
  • ワンタッチ操作で給水配管と給湯配管を同時に水抜きできます。
    そのため水抜き作業が簡単で、操作ミスも防止します。
  • 湯・水の排水はそれぞれ完全に独立しているので、混ざり合うことがありません。
  • 下部本体・給湯配管接続口ともに360度自在回転構造を採用しており施工が容易です。
  • 流入流出口に専用のガイド付パッキンを装着してあります。別途取付パッキンを用意する必要がなく、また脱落防止加工が施してありますので施工が容易です。
  • 従来の水抜栓と同様に操作器具類や電動装置類を簡単に取り付けることができます。
  • 止水機能が付いているため修理の際も1次側で止水せずそのまま内部一式を抜き出せます。
  • 逆流防止機構なし(AQ1D)と逆流防止機構付(AQC1D)の2種類があります。
  • ピストン・Oリング型です。給水圧力に影響されずハンドル操作が軽く行えます。
  • 給湯配管接続口は360度自在回転します。

    給湯配管接続口は360度自在回転します。

  • AQ1DS/AQC1DSは給湯配管接続口が最上部になるタイプです。

    AQ1DS/AQC1DSは給湯配管接続口が最上部になるタイプです。
